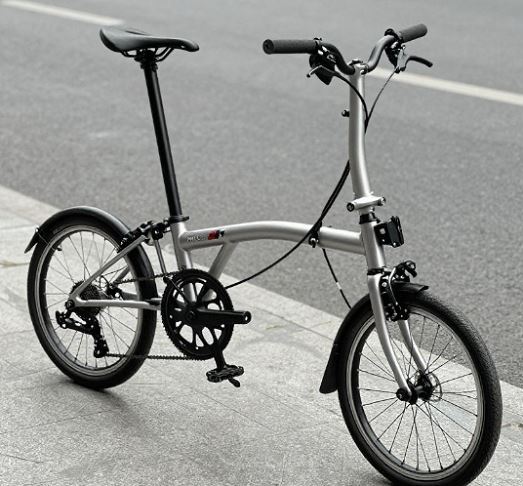

Sellel alumiiniumist kokkupandaval jalgrattaplatvormil on hüdrovormitud 6061-T6 alumiiniumsulamist raam, mis on ühendatud CNC-mehaaniliselt töödeldud lukustusliigenditega. Eraldi kaubamärkide-brändidele ja autoparkide operaatoritele loodud arhitektuur tasakaalustab konstruktsiooni koormuse jaotust 11,8 kg kuivkaaluga. Automaatne robot-TIG-keevitus ja keevitusjärgne-T6-kuumtöötlus tagavad ühtlase mehaanilise tugevuse suure pingega peatoru ja alumise kronsteini ühenduskohtades.
Toote peamised omadused
CNC{0}}Masintöödeldud voltimisriivid:Sekundaarsete vedrutihvtidega varustatud kaheastmelised-lukustushoovad hoiavad ära juhusliku avanemise vertikaalse koormuse ja suure-pöördemomendiga pedaalimise korral.
Hüdrovormitud põhitoru:Muutuva-ristlõikega-alla toru peab vastu väändepaindele, säilitades raami joonduse sadulist väljas-välis--kiirenduse ajal.
Sisemine kaabli marsruutimine:Pööratud raam juhib käiguvahetus- ja piduritorusid sisemiselt, kaitstes korpust keskkonnaprahi eest ja vähendades voltimistsüklite ajal takerdumise ohtu.
Teleskoop roolisammas:Reguleeritava kõrgusega-juhtraua mast kasutab kiirvabastusega-kraeklambrit, et kohandada sõitja erinevat ergonoomikat ilma rooli jäikust ohverdamata.
Tehnilised andmed
|
Parameeter |
Standardne konfiguratsioon |
Kohandatavad valikud |
|
Raami materjal |
6061-T6 alumiiniumsulam |
7005 seeria sulam |
|
Ratta suurus |
20 tolli |
16 tolli / 24 tolli |
|
Volditud mõõtmed |
82 x 35 x 68 cm |
Sõltub ratta spetsifikatsioonist |
|
Jalgratta kaal |
11,8 kg (ilma pedaalideta) |
+/- 0.5 kg komponendist-sõltub |
|
Maksimaalne kandevõime |
110 kg |
Kuni 125 kg (tugevdatud istmepost) |
|
Pidurisüsteem |
Mehaaniline ketas (160 mm rootorid) |
Hüdraulilised ketas/V{0}}pidurid |
|
Ajam |
Shimano Altus 8-käiguline väline |
Ühe-kiirusega / sisemise käigukasti jaotur |
|
Pinna viimistlus |
Matt pulbervärv / anodeeritud |
Kohandatud Pantone värvide sobitamine |
Raam ja konstruktsioonikujundus
Robot-TIG-keevitus:Automatiseeritud keevituselemendid tagavad ühtlased läbitungimisribad, välistades käsitsi juhi dispersiooni piki konstruktsiooniühendusi.
Keevituse{0}}järgne kuumtöötlus:Kontrollitud T6 termotsükkel leevendab keevitamise põhjustatud jääkpingeid, taastades alumiiniummaatriksi tõmbetugevuse.
Väsimustestide vastavus:Raami näidised läbivad enne partii vabastamist 100 000 vertikaalse kukkumise tsüklit ja 200 000 pedaali{4}}jõu pööramise tsüklit vastavalt ISO 4210 testimisprotokollidele.
Komponendid ja konfiguratsioon
Suletud kassettlaagriga peakomplekt, mis on ühendatud sepistatud alumiiniumist kokkupandava varrega.
Massiivne alumiiniumist sammas (välisläbimõõt 33,9 mm), millel on laseriga-söövitatud sisestussügavuse piiri indikaatorid.
52T sepistatud alumiiniumist ketirõngas kahe -poolse polükarbonaadist ketikaitsega.
20" x 1,75" linnaturvis, millel on torkekindel-kevlari vöö kiht ja peegeldav külgseinariba.
Rakendused
Linnasõidupargid:Integreerimine linnajalgratta{0}}jagamisprogrammidesse ja ettevõtete ühistranspordikogumitesse.
Jaemüük:Eramärgiste tootmine-piirkondlikele jalgrattabrändidele ja spordikaupade importijatele.
Meelelahutuslik ühistransport:Kompaktne pagasiruum haagissuvilate omanikele, merelaevadele ja mitmeliigilise transpordiga sõitjatele.
Kohandamise valikud
Geomeetria reguleerimine:Raami torude nurgad ja teljevahe mõõtmed on muudetud vastavalt piirkondlikele ergonoomilistele standarditele.
Brändi teostamine:Laser-söövitatud peatoru sümboolika, lakivee-alused ülekandekleebised ja kohandatud-vormitud sadula reljeef.
Tarvikute integreerimine:Tehases-paigaldatud tagumised kaubaraamid, täieliku-kattega poritiibad ja integreeritud eesmised/tagumised LED-jaotur-dünamovalgustussüsteemid.
OEM & ODM tootmine
Tootmisvõimsus:15 000 ühikut kuus, mis töötavad kahel spetsiaalsel raami{2}}ehitusliinil.
Tööriistahaldus:Sisemine-CNC-tööriistaruum teostab 25 tööpäeva jooksul patenteeritud raami geomeetria prototüüpide proovide võtmise.
Partii jälgitavus:Laseriga-graveeritud seerianumbrid igale alumisele klambrile lingivad otse tooraineveski testimise sertifikaatide ja kvaliteedikontrolli vahetuste logidega.
Kvaliteedikontroll
Sissetuleva materjali kontroll:Spektraalanalüüs kontrollib sissetulevate alumiiniumtooriku varraste ja lehtmaterjali elementide koostist.
CMM-i mõõtmete audit:Koordinaatide mõõtmismasinad kontrollivad raami joondamist, väljalangemise paralleelsust ja hingede tolerantsi +/- 0.1 mm piires.
Korrosioonikindluse testimine:Kinnitusdetailid ja pinnatöötlused läbivad 48-tunnise ASTM B117 soolaudu kokkupuute hindamise.
Pakendamine ja saatmine
5-kihilist kaheseinalist lainepapist kasti (85 x 38 x 70 cm).
Suure -tihedusega EPE vahtplastist modulaarsed sisestused kaitsevad juhtrauakoostu, kahvlit ja rattaid transpordilöögi ja hõõrdumise eest.
20-jalasesse kuivkonteinerisse mahub ligikaudu 180 ühikut (pedaalid on eemaldatud); 40-jala kõrge kuubikuga konteiner mahutab 420 ühikut.
MOQ ja teostusaeg
Minimaalne tellimuse kogus (MOQ):100 ühikut mudeli/värvivaliku kohta standardsete konfiguratsioonide jaoks; 300 ühikut kohandatud raami geomeetriaga OEM-programmide jaoks.
Tootmisaeg:35–45 kalendripäeva pärast sissemakse kviitungit ja -tootmiseelse näidise allkirjastamist-.
Näidiste saadavus:Funktsionaalsed prototüübid on saadaval laboratoorseks testimiseks 14 päeva jooksul pärast spetsifikatsiooni kinnitamist.
Korduma kippuvad küsimused
K: Millistele rahvusvahelistele ohutusstandarditele need kokkupandavad jalgrattad vastavad?
V: Tootmismudelid vastavad linna- ja matkajalgrataste ISO 4210 ohutusstandarditele. TUV ja SGS väljastatud katsearuanded on impordi tollivormistuse jaoks saadaval nõudmisel.
K: Kuidas kompenseeritakse hingede kulumist-pikaajalise kasutamise korral?
V: Kokkupandav mehhanism kasutab reguleeritavaid messingist seibe ja vedruga{0}}kinnituspolti. Tehnikud saavad käsitsi reguleerida kinnituspinget, et kompenseerida väiksemat mehaanilist kulumist aastatepikkuste voltimistsüklite jooksul ilma komponente vahetamata.
K: Kas jalgratast saab tarnida lahtiselt kokkupanduna?
V: Jalgrattad tarnitakse 95% ulatuses eelkokkupanduna, et vähendada edasimüüja kokkupanekuaega. Juhtraud, pedaalid ja esiratas vajavad lõplikku pingutamist, kasutades igas karbis sisalduvaid standardseid kuuskantvõtmeid.
K: Mis on alumiiniumraami soola{0}korrosioonikindluse reiting?
V: Alumiinium 6061 moodustab loomulikult kaitsva oksiidikihi. Valmis raamid kaetakse anodeeritud või pulbervärvitud pinnale täiendava läbipaistva kaitsekihiga, mis läbib vähemalt 500-tunnise niiskuse ja soolapihustuskorrosioonikindluse testi.
K: Kuidas saate kohandatud värvide sobitamise ja kaubamärgiga hakkama?
V: Kliendid pakuvad Pantone'i värvikoode ja vektorlogofaile (AI- või EPS-vormingus). Värviproovi pihusti{1}}väljastused saadetakse füüsiliseks kinnitamiseks enne massvärvimise algust kulleriga.
K: Mis on tootmisdefektide garantiipoliitika?
V: Raamidel on 5-aastane konstruktsiooni asendusgarantii keevisõmbluste ja materjalidefektide vastu. Mehaanilistel osadel (ajam, pidurid, istmepost) kehtib 1-aastane asendusgarantii alates sadamasse saabumise kuupäevast.
Küsi hinnapakkumist
Ametliku hinnapakkumise saamiseks, mis sisaldab CIF-/FOB-saadetiste tingimusi ja mahuhinda, esitage oma tehnilised nõuded ja tellimuse sihtmaht meie insenerimüügile.
